Круг кольцевого профиля (тип 2)


Круг кольцевого профиля (тип 2)

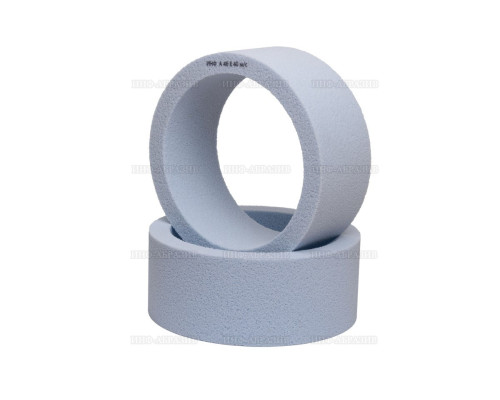

Шлифовальные круги типа 2 (кольцевые), изготавливаем наружным диаметром до 500 мм и высотой до 125 мм на керамической связке из электрокорундовых и карбидкремниевых шлифматериалов зернистостями от F400 до F36. Выпускаются абразивные кольца на стальной планшайбе и с вклеенными гайками (тип 37 по ГОСТ Р 52781-2007). Возможно профилирование рабочей поверхности. Характеристики инструмента оптимизированы для операций плоского шлифования, заточки плоских ножей и зубошлифования.

Круги изготавливаются твердостью E, F,G,H, I, J, K, L,M. Структура может варьироваться от 12 до 4.

Шлифовальные круги типа 2 (кольцевые), изготавливаем наружным диаметром до 500 мм и высотой до 125 мм на керамической связке из электрокорундовых и карбидкремниевых шлифматериалов зернистостями от F400 до F36. Выпускаются абразивные кольца на стальной планшайбе и с вклеенными гайками (тип 37 по ГОСТ Р 52781-2007). Возможно профилирование рабочей поверхности. Характеристики инструмента оптимизированы для операций плоского шлифования, заточки плоских ножей и зубошлифования.

Круги изготавливаются твердостью E, F,G,H, I, J, K, L,M. Структура может варьироваться от 12 до 4.

шлифкруг кольцо

Условное обозначение: DxT-W.

Где D – наружный диаметр круга, T – высота круга, W – ширина рабочей части (толщина стенки кольца). Например, для кольца наружным диаметром 400 мм, высотой 125 мм и толщиной стенки 35 мм условное обозначение типоразмера будет выглядеть так: 2 400х125-35. Для кольца диаметром 200 мм и высотой 90 со стенкой 20 мм: 2 200х90-20.

Разделитель «тире» перед размером W используем для исключения недоразумений, поскольку для всех других кругов, кроме кольцевых (типы 2, 36, 37 и др.) используется условное обозначение DxTxH, где H – диаметр посадочного отверстия. Норма закреплена стандартом предприятия. Дело в том, что согласно национального стандарта РФ - ГОСТ Р 52781-2007 «Круги шлифовальные и заточные технические условия», разработанным ФГУП ВНИИНМАШ, так же как и в устаревшем ныне межгосударственном стандарте, разработанном Министерством станкостроительной и инструментальной промышленности СССР - ГОСТ 2424-83 «Круги шлифовальные технические условия» для кругов кольцевых (тип 2) «в условном обозначении типоразмера указывают размеры DxTxW». И нередко обозначение кольца, например 200х90-20 можно встретить как 200х90х160. Поэтому что бы не было путаницы, мы используем «тире».

Кольца шлифовальные изготавливаются под заказ. Размер минимальной партии, требования к точности и характеристика согласовывается индивидуально.

Стандартные условия поставки: срок изготовления заказа 4 недели, предоплата 50%, отгрузка по факту оплаты. Опытные партии поставляются по согласованию.

Для заточки лущильных и строгальных ножей из быстрорежущих сталей или сталей HSS отработаны высокопористые мягкие характеристики, подробнее об инструменте для шлифовки HSS сталей на профильной странице нашего сайта.

Последняя редакция статьи 01.03.2020 г.
